Cintreuse de tubes sans mandrin

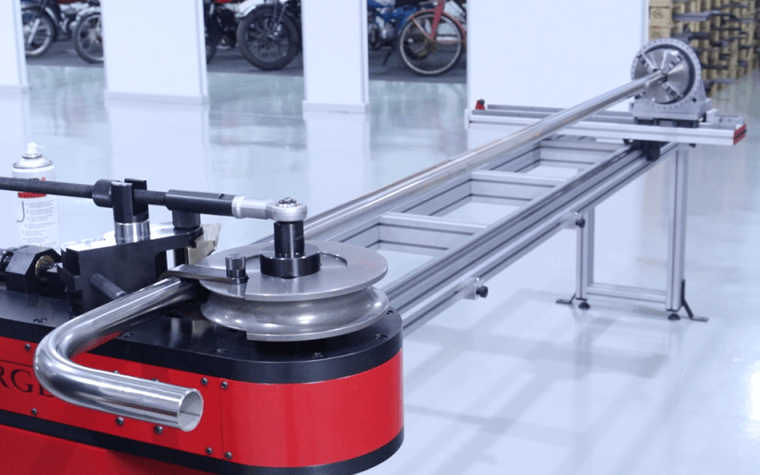

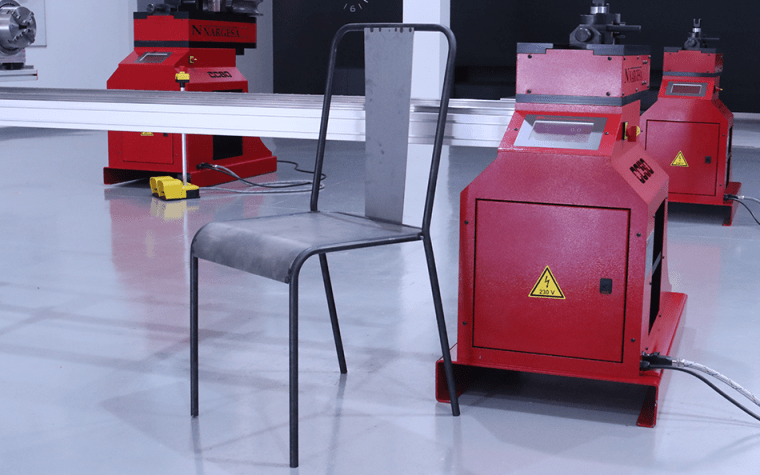

Cintreuse de tubes sans mandrin CC60

NOUVELLE génération de Cintreuses de tubes sans mandrin CC60.

Capacité maximale: 60,3 mm ou 2’’ Schedule-40 ou 2’’ 1/4 x 4 mm

Tous les produits Nargesa sont conformes aux normes CE de fabrication de machines industrielles.

A propos

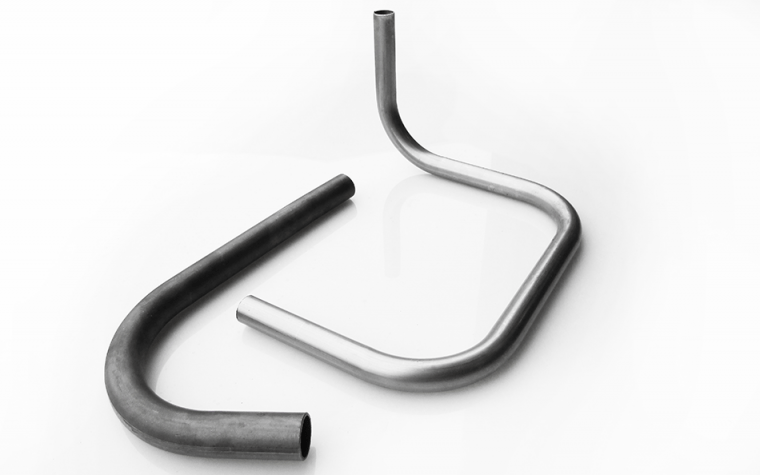

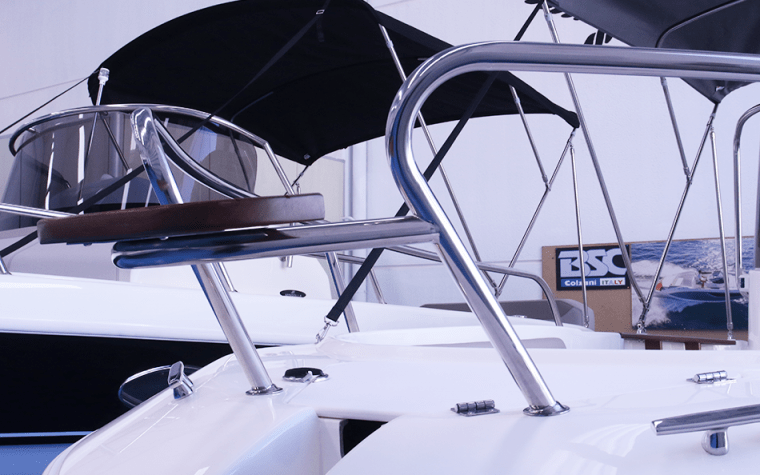

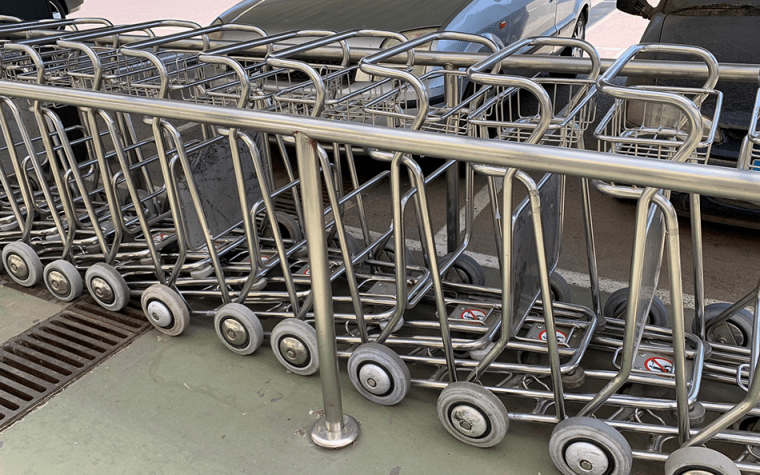

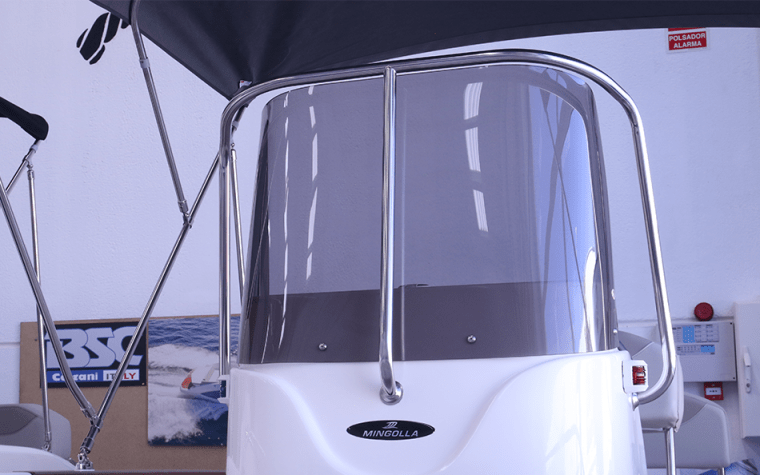

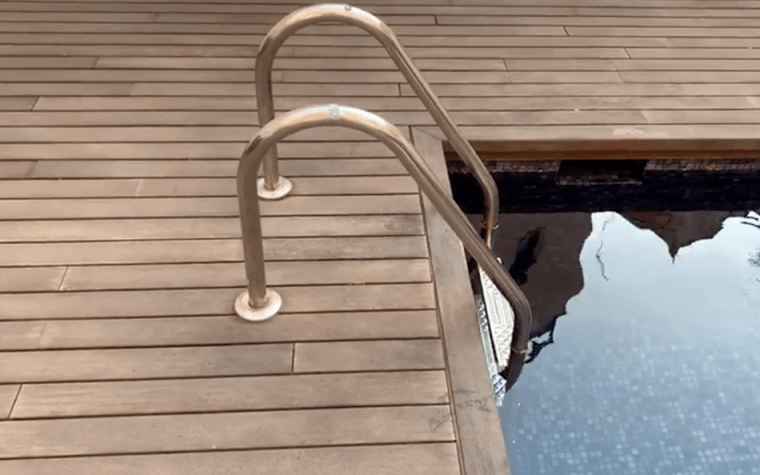

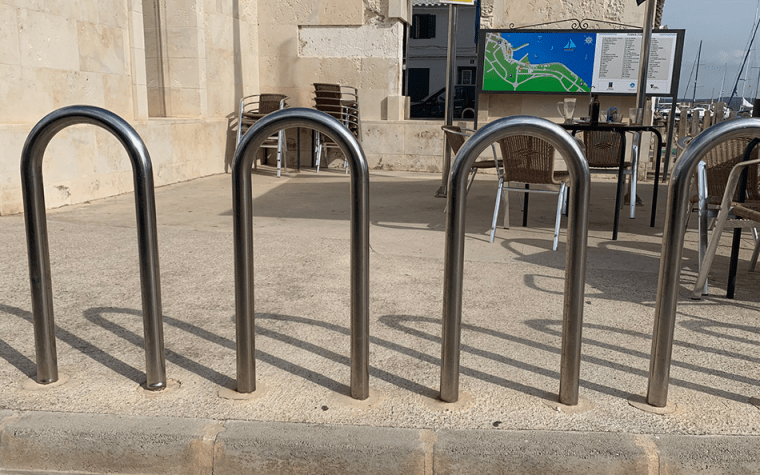

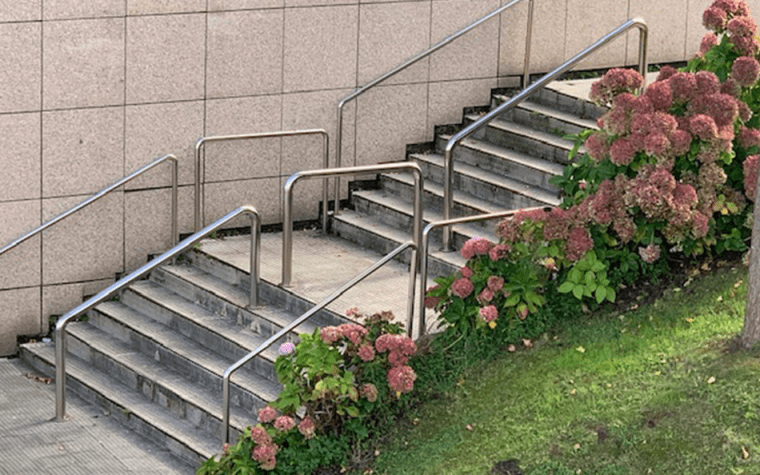

Contrairement aux machines similaires disponibles sur le marché, la nouvelle génération de Cintreuses de tubes sans mandrin CC60 permet de cintrer des tubes creux jusqu’à 180° d’épaisseur plus fine, tout en bénéficiant d’une meilleure finition et d’une plus grande rapidité d’exécution. Les tubes peuvent être ronds, ovales, carrés, rectangulaires... de différentes matières, en fer, aluminium, inox, cuivre...


Les Cintreuses de tubes sans mandrin de Nargesa sont idéales pour les courbes avec une qualité constante pour les tubes, les tuyaux, les barres carrées, les solides et autres profils.

- Capacité maximale sur tube rond en acier S275: 60,3 mm ou 2’’ Schedule-40 ou 2’’ 1/4 x 4 mm

- Capacité maximale sur tube en aluminium: 60,3 mm x 8 mm

- Capacité maximale sur tube inox 304 /316: 60,3 mm x 3 mm

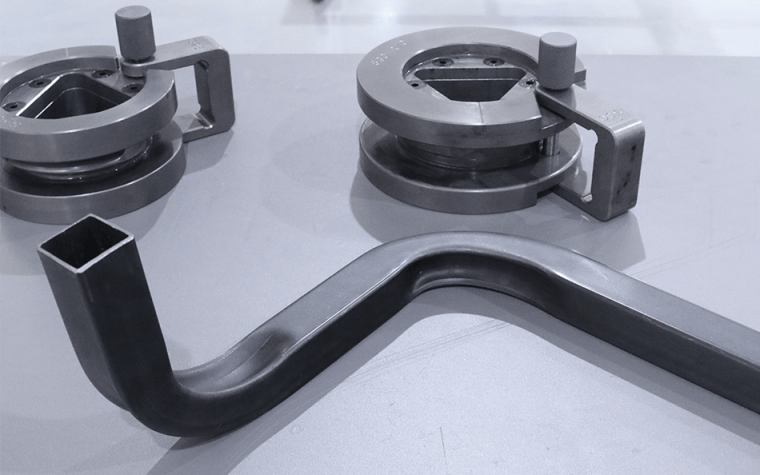

- Capacité maximale sur tube carré: 40 x 40 x 4 mm

- Vitesse de rotation automatique de 0,7 à 4,5 tr/min

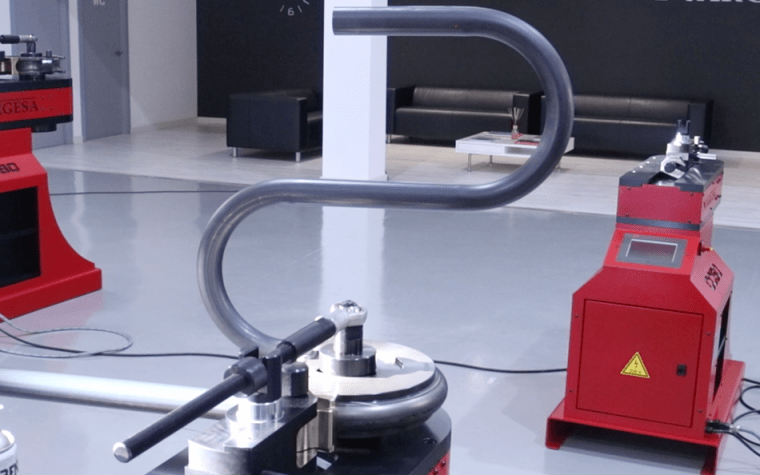

- Angle de cintrage maximal: 180°

- Rayon de cintrage minimal: 3 fois le diamètre du tube.

- Rayon de cintrage maximal: 320 mm

- Répétabilité de cintrage +/- 0,1 degré

- Bras de renfort pour tubes d'un diamètre supérieur à 40 mm inclus.

- Lubrifiant BEND 8 de 400 ml inclus.

- Deux sens de pliage, droite et gauche pour faciliter le cintrage.

- Système de changement rapide de matrice: 60 secondes maximum.

- Technologie 4.0

- Contrôle CNC avec écran tactile de 7’’, plus de 20 langues sélectionnables.

- Pédale de sécurité à droite et à gauche.

- Étagères latérales pour ranger les matrices.

- Toutes les matrices sont en acier trempé afin de prévenir l'usure.

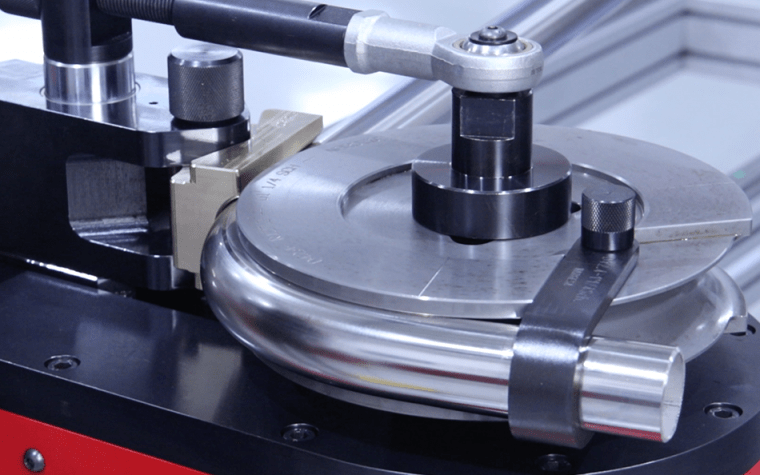

- Les contre-formes sont fabriquées en alliages bronze-aluminium afin de prévenir les marques sur la face extérieure du cintrage.

- Enregistrement de 10 000 programmes.

- Programmation de 50 angles différents sur la même pièce.

- Programmation des unités de mesures en pouces ou en millimètres.

- Chariot pivotant avec déblocage automatique qui permet de faciliter le retrait du matériel.

- Correction du retour élastique (springback) automatique et programmable.

- Puissance du moteur: 1,1 KW / 1,5 CV

- Tension électrique: 230 V monophasée 50/60 Hz

- En option, tension de 110 V monophasée 50/60 Hz

- Intensité: 4,5 A

- Poids de la machine: 360 kg

- Bâti inférieur placé sur palette pour pouvoir transporter la machine sur le lieu de travail ou l'entreposer.

- La cintreuse de tubes CC60 est livrée entièrement montée.

- Palette en fer et caisse en carton triple couche adaptée au transport maritime.

- En option: emballage en bois NIMF15.

- Toutes les capacités sont basées sur la norme des tubes en acier au carbone selon ASTM, Standard A-53 grade A avec une résistance maximale à la traction de 330MPa. Les parois plus épaisses à celles établies et les matériaux plus résistants réduisent les capacités de la machine.
