Entailleuses

Entailleuse ou brocheuse BM25

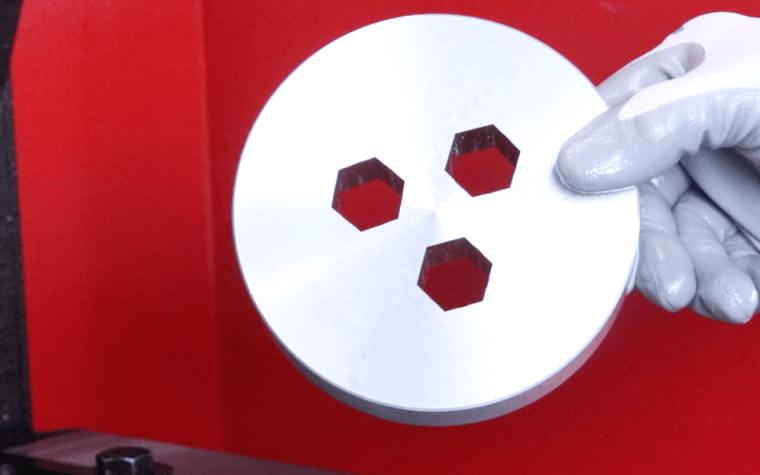

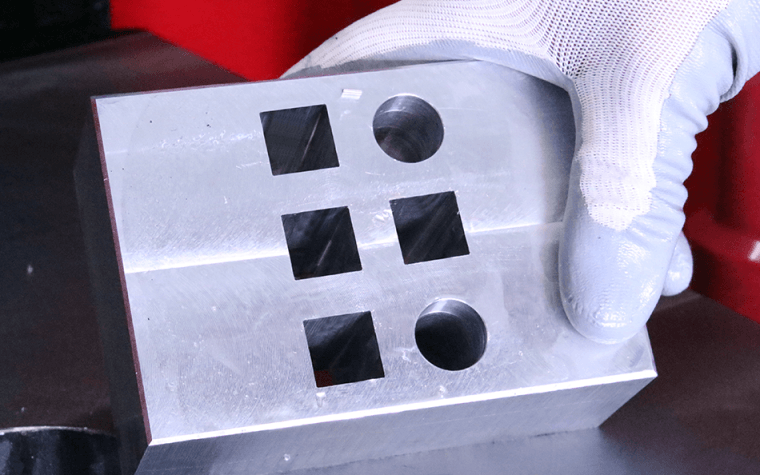

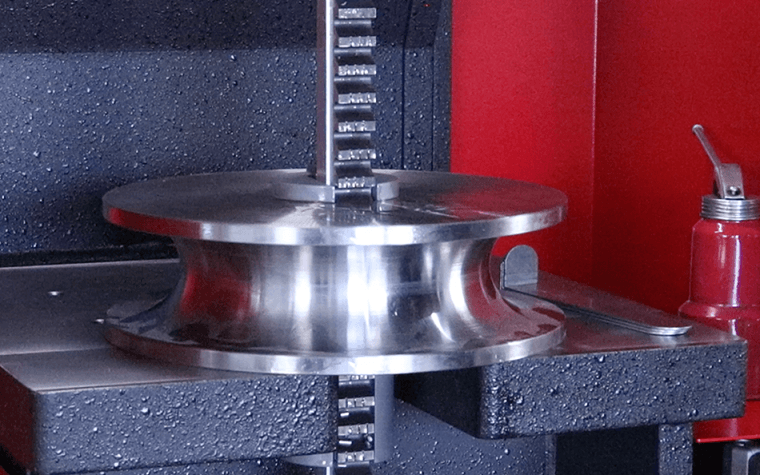

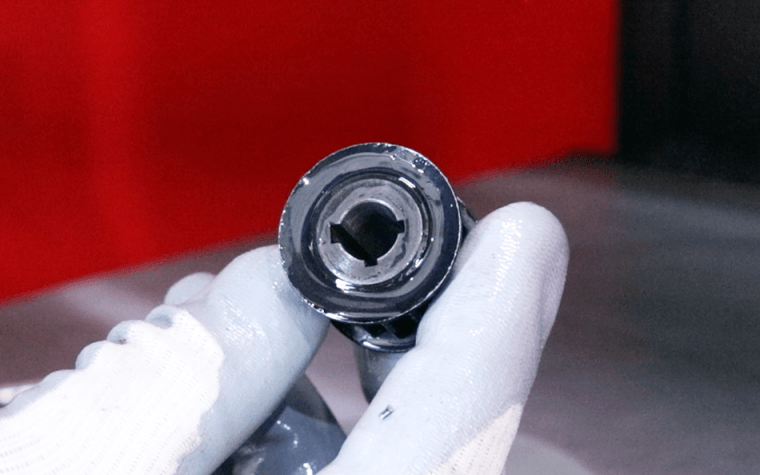

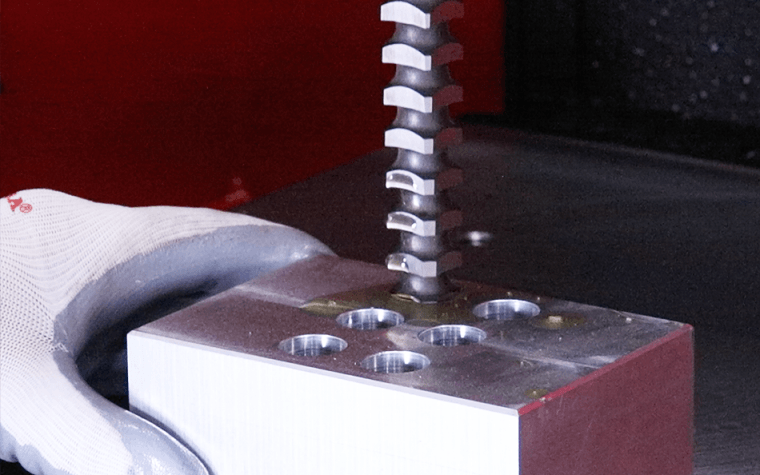

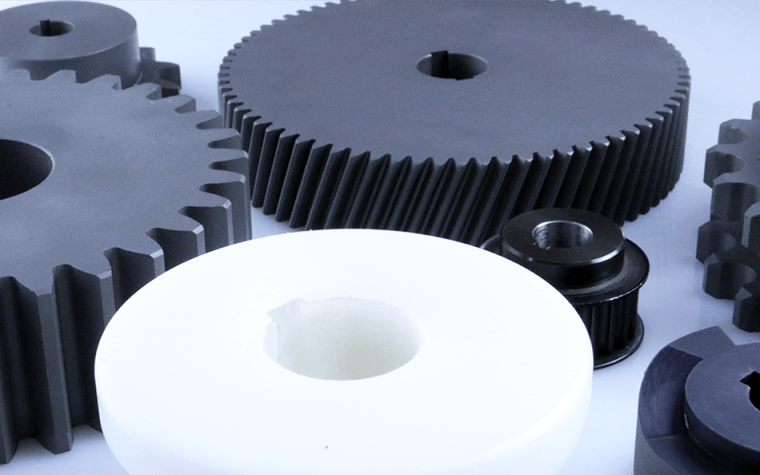

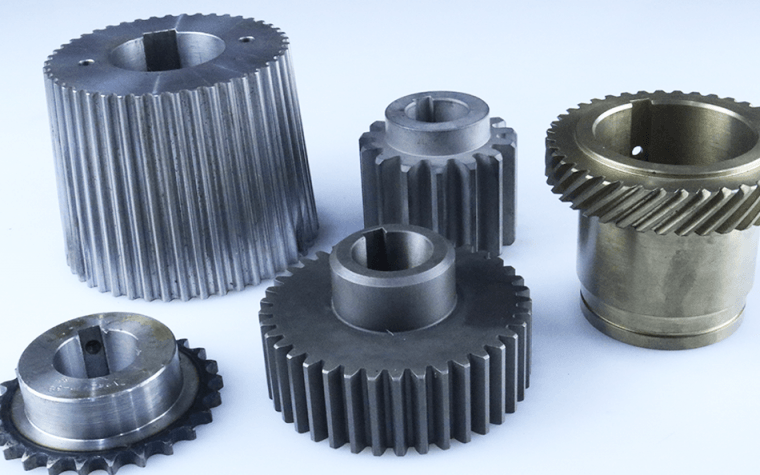

La Brocheuse Hydraulique BM25 NARGESA est fabriquée en un monobloc d'acier soudé et usiné. Il s'agit d'une machine pour réaliser des entailles ou des rainures dans toutes sortes de pièces : pignons dentés, poulies, engrenages...

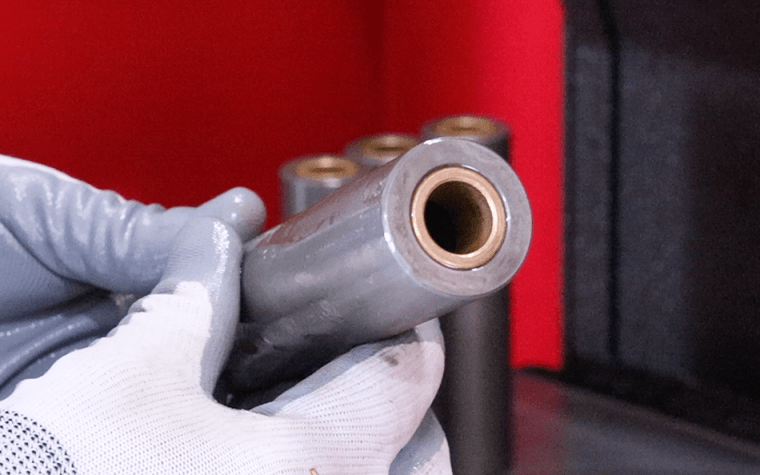

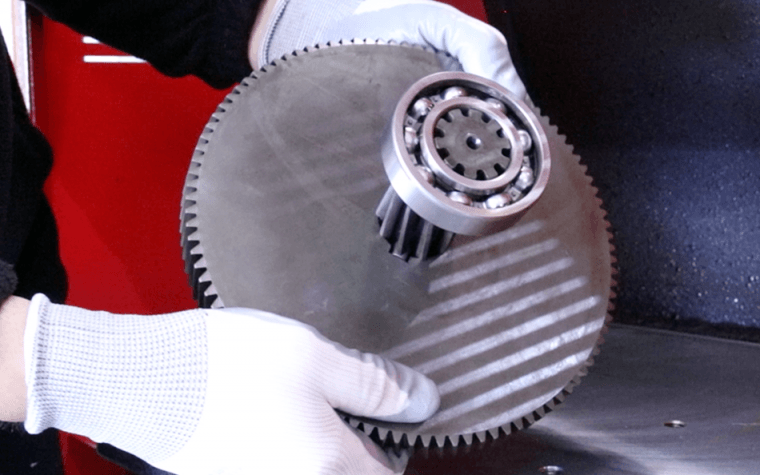

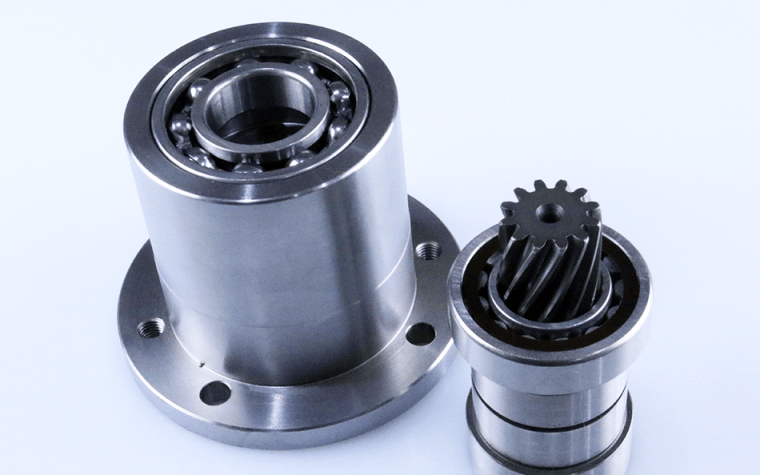

Elle est aussi utilisée comme presse pour redresser, débloquer des pièces oxydées, monter et démonter des coussinets, roulements à billes, douilles...

A propos

La Brocheuse Verticale BM25, pensée pour petites et moyennes productions, se caractérise par sa polyvalence, sa fiabilité, son utilisation facile et sa préparation rapide:

- Polyvalence: S’utilise pour fabriquer de petites et grandes pièces. Broches de toutes les formes et de différentes tolérances. Rainures de 2 mm à 25 mm ou 1” pouce.

- Elle est aussi utilisée comme presse pour redresser, débloquer des pièces oxydées, monter et démonter des coussinets, roulements à billes, douilles...

- Fiabilité: Par son mode d’utilisation, la rainure est toujours réalisée avec la tolérance et le parallélisme requis.

- Facile à utiliser: N’importe qui peut faire une rainure sans être nécessairement expert.

- Préparation rapide: Le temps de préparation de la machine avant un brochage est de 1 minute approximativement.

- Efficacité: La machine peut facilement être transportée à côté d’un tour ou d’un centre de mécanisation. Pendant que les machines travaillent, le même opérateur peut réaliser le brochage.

Structure

  •  Table monobloc mécanisée
  •  Fonctionnement manuel pour un meilleur contrôle du brochage.
  •  Faible niveau sonore, améliorant ainsi la qualité du travail de l’opérateur.
  •  Protections avant en polycarbonate qui vous permettent de voir le processus de brochage.
  •  Ouverture frontale avec charnières de sécurité.

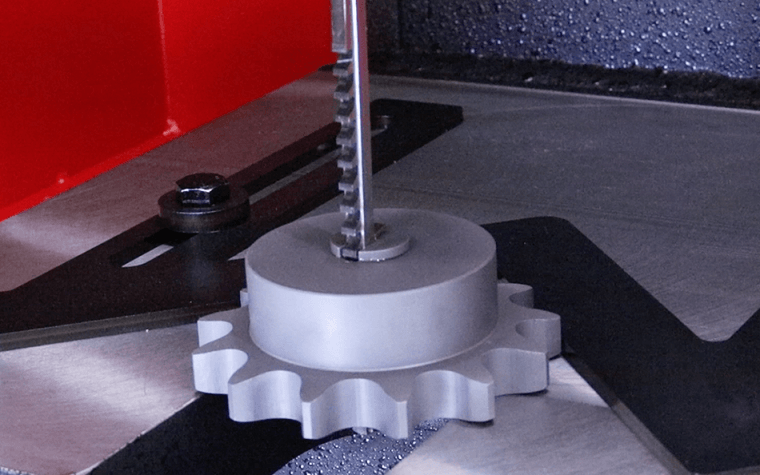

  •  Outillage fourni en standard pour le positionnement des pièces. Cet outil est ajusté et fixé à la table de travail dans la position exacte de sorte que la pièce de brochage soit placée facilement et rapidement dans la position correcte. Pas besoin de tenir la pièce.

- Huile hydraulique CEPSA HYDRAULIQUE HM 68

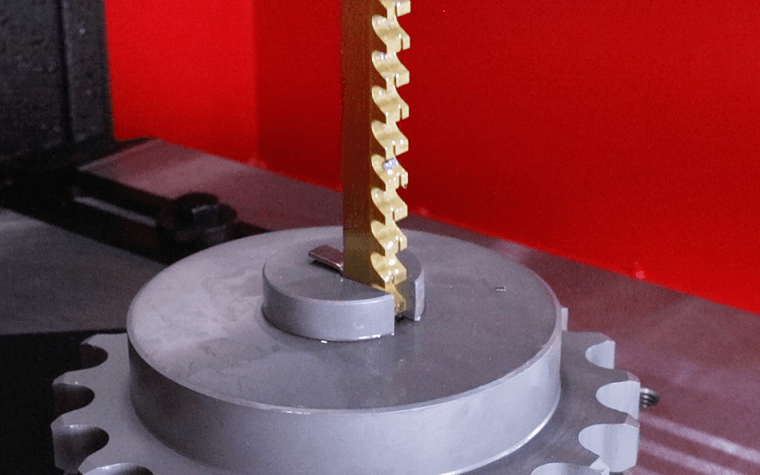

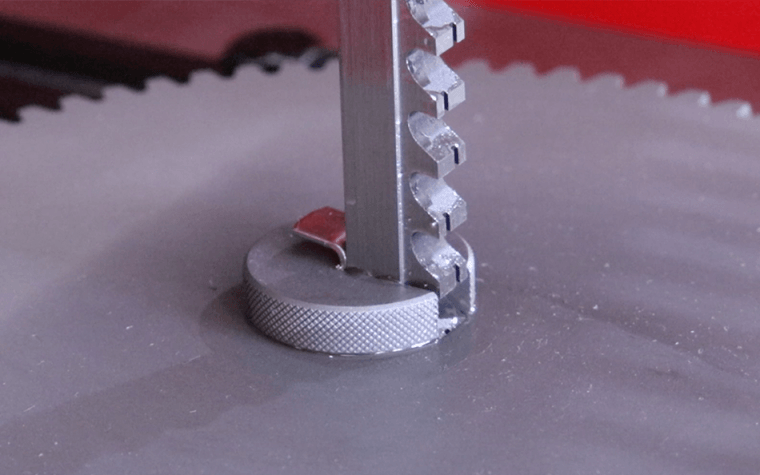

Broches

- Les Broches que nous livrons sont d’une des meilleures marques au niveau international.

Fabriquées sous de stricts contrôles de qualité, garantissant une meilleure fiabilité et durabilité.

- Fabriquées aux USA.

- Avec chaque broche sont livrées les coins et les grosseurs adéquates pour la tolérance requise.

- Broches en milimètres et en pouces.

- Broches de différents types et tolérances: ISO J-9, ISO P-9.

- Panneau de commande

- Le panneau de commande est très intuitive et facile à utiliser.

- Inclut le tableau de conversion de la pression en tonnes.

- Détendeur de brochage avec manomètre.

- Sécurité

- La machine à brocher BM25 incorpore tous les dispositifs de sécurité pour se conformer à la réglementation CE.


CARACTÉRISTIQUES DÉTAILLÉES​

- Col de cygne: Le décolleté de 300mm nous permet d’attaquer sans problème des pièces de 600mm de diamètre.

- Protections avant en polycarbonate: Les deux portes avant comportent des fenêtres en polycarbonate permettant à l’opérateur de contrôler le processus de brochage à tout moment, en toute sécurité.

- Eclairage sur la table de brochage: Il est très important d’avoir un bon éclairage à l’intérieur de la cabine d’attelage afin que l’opérateur puisse contrôler l’ensemble du processus.

- Tiroir pour la puce: La machine a un tiroir sur lequel est déposée toute la puce générée lors du processus de brochage. Ce tiroir est amovible pour pouvoir le vider facilement.

- Régulateur de pression: À l’aide du régulateur de pression et du manomètre installé dans la machine, nous pouvons ajuster la pression de travail de sorte qu’elle soit idéale pour chaque brochage.

- Les Broches que nous livrons sont d'une des meilleures marques au niveau international, fabriquées sous de stricts contrôles de qualité, garantissant une meilleure fiabilité et durabilité. Fabriquées aux USA. Avec chaque broche sont livrées les coins et les grosseurs adéquates pour la tolérance requise.


- Broches de différents types et tolérances: ISO J-9, ISO P-9.


CARACTÉRISTIQUES TECHNIQUES​

- Puissance du moteur: 2,2 Kw / 3 Cv. (Hp).

- Tension 3 phases: 230/400 V.

- Puissance hydraulique: 10 Tonnes.

- Capacité maximale de brochage: 25 mm.

- Vitesse de travail: 24 mm/s.

- Vitesse de recul: 54 mm/s.

- Débit de la pompe: 7,5 Litres.

- Capacité du réservoir hydraulique: 25 litres

- Course du piston: 600 mm.

- Profondeur du col de cygne: 300 mm.

- Diamètre maximum de la pièce: 600 mm (Pour dimensions différents contactez le fabricant​)

- Dimensions de la table: 420 mm X 420 mm.

- Emballage sur palette de fer et film plastic.

- En option: Emballage complètement en bois NIMF15.

- Sa polyvalence, sa fiabilité, sa productivité et son utilisation facile en font une des meilleures machines pour un atelier d'entretien ou une usine de moyenne production. Nous entendons par là des productions de moins de 350 unités.

- Tous nos produits sont fabriqués dans nos installations en Espagne. Les composants hydrauliques et électroniques sont complètement standards et des meilleures marques de premier ordre européen , avec service technique dans le monde entier: Rexroth, Bosch, Roquet, Schneider Electric, LG, Télémécanique, Pizzato etc...

Tous les produits Nargesa sont conformes aux normes CE de fabrication de machines industrielles.
